Оригинал взят у saiga20kв На строительстве Зарамагской ГЭС-1 началось бетонирование напорного водовода

Строительство самой высоконапорной гидроэлектростанции России – Зарамагской ГЭС-1 продолжает набирать обороты. На стройплощадке началось бетонирование поверхностного напорного водовода.

Зарамагская ГЭС-1 – станция деривационного типа, напор создается за счет отведения стока реки через 14-километровый безнапорный тоннель. Тоннель заканчивается специальным искусственным водоемом – бассейном суточного регулирования (БСР), в котором происходит накопление поступающей по тоннелю воды. Зарамагская ГЭС-1 должна работать в пиковом режиме, т.е. включаться на несколько часов в день, в остальное время станция должна простаивать, а вода – накапливаться в БСР, который тв настоящее время находится в стадии активного строительства.

Из БСР вода через водоприемник будет поступать на турбины ГЭС. Сначала – по поверхностному железобетонному водоводу (сооружение которого собственно и началось), затем – по вертикальной шахте глубиной в пол-километра (она уже пройдена), и наконец – по двум подземным субгоризонтальным водоводам (также уже сооружены).

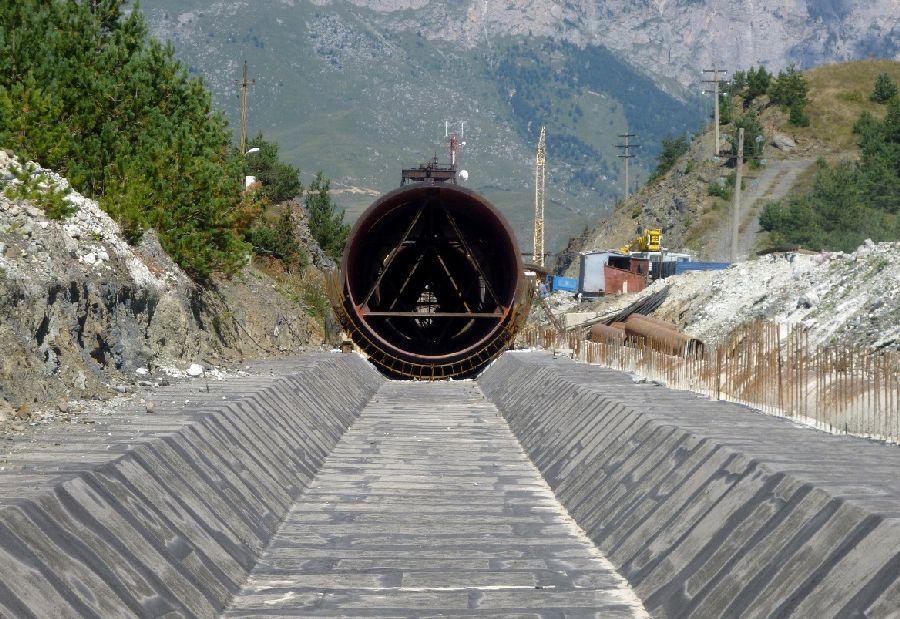

Сам водовод – это железобетонная труба внутренним диаметром 4,4 м и длиной 602 м, с толщиной стенок в 60 см. Бетонируют его секциями длиной по 12,5 м, используя специальную опалубку. Как можно видеть, после бетонирования снаружи водовод имеет форму не круга, а многогранника.

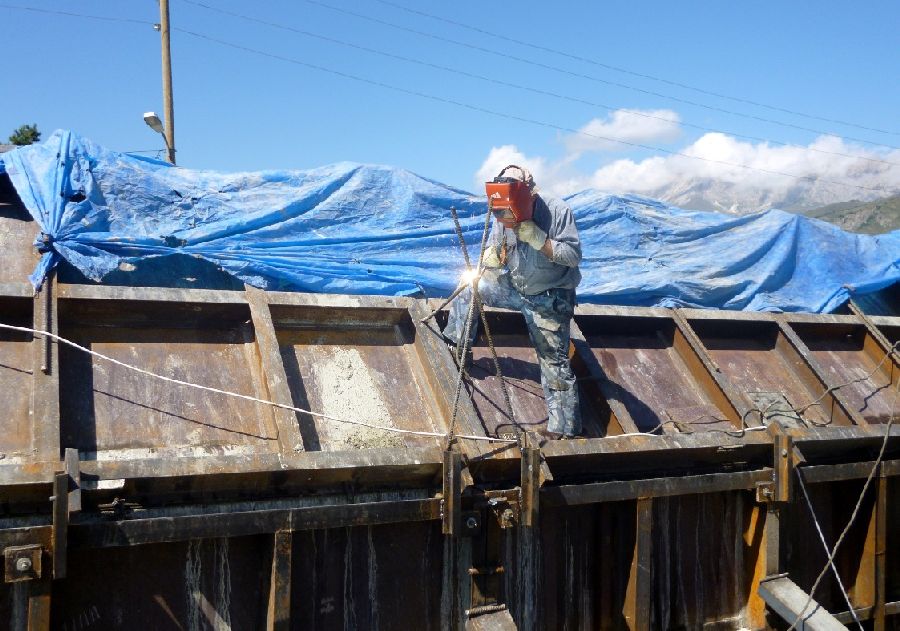

Монтаж опалубки

Завершение строительства Зарамагской ГЭС-1 запланировано на 2013 год. В ближайшие два года, помимо работ по БСР и водоводу, предстоит достроить деривационный тоннель, построить само здание ГЭС и КРУЭ-330 кВ.
