В первой части обзора Зеленчукской ГЭС я рассказал о деривационном тракте этой станции. Сегодня я расскажу о напорно-станционном узле ГЭС – той самой части гидроэлектростанции, где вода вырабатывает электричество.

Здание Зеленчукской ГЭС

Итак, вода трех рек – большого Зеленчука, Марухи и Аксаута, пройдя 30 километров по каналам и тоннелям, приближается к напорно-станционному узлу. Однако, на ее пути есть два препятствия – долина речки Кардоник и балка Кумыш. Их вода преодолевает по дюкеру – большой трубе, проложенной по днищу балки.

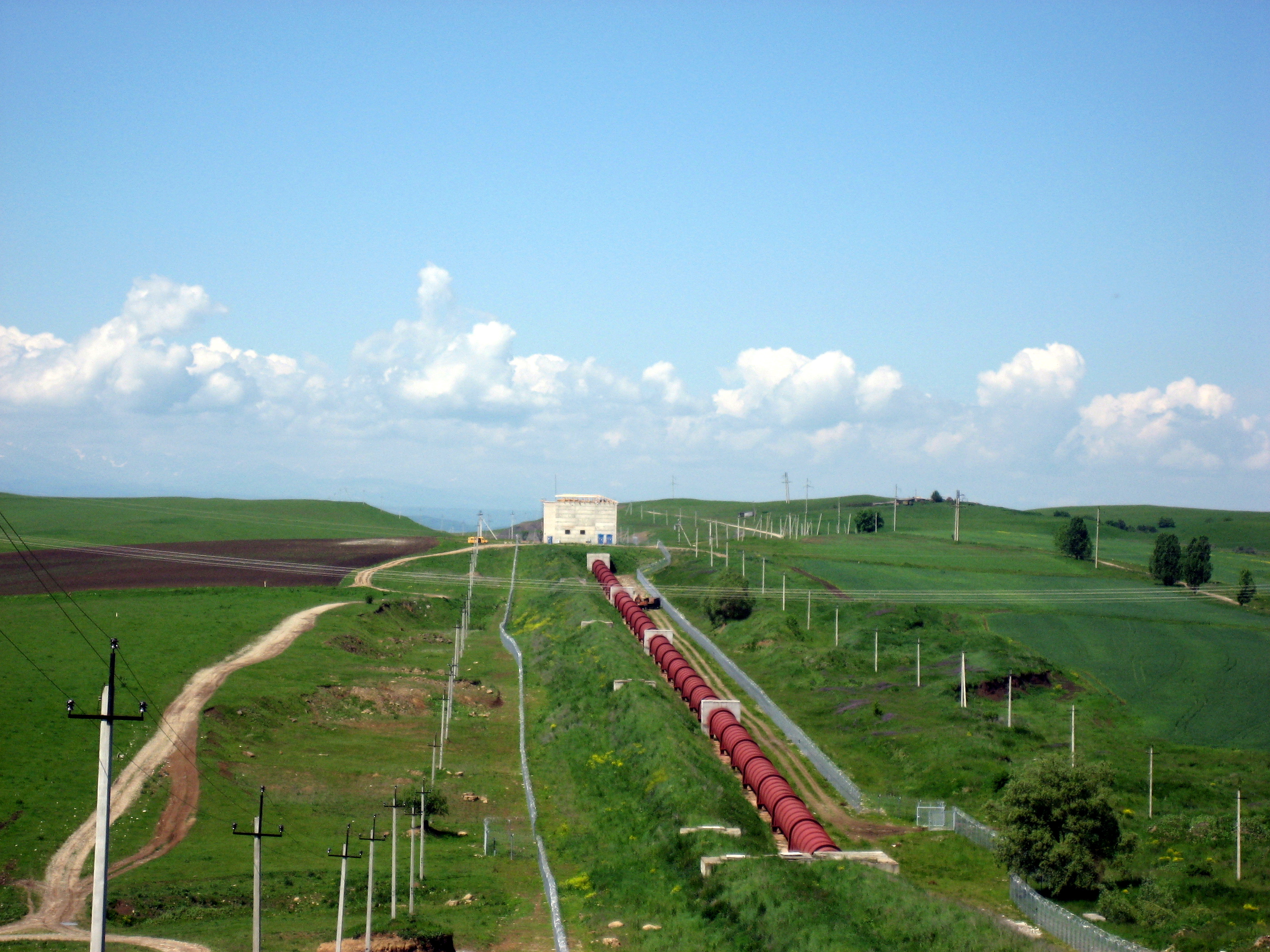

Дюкер через балку Кубыш

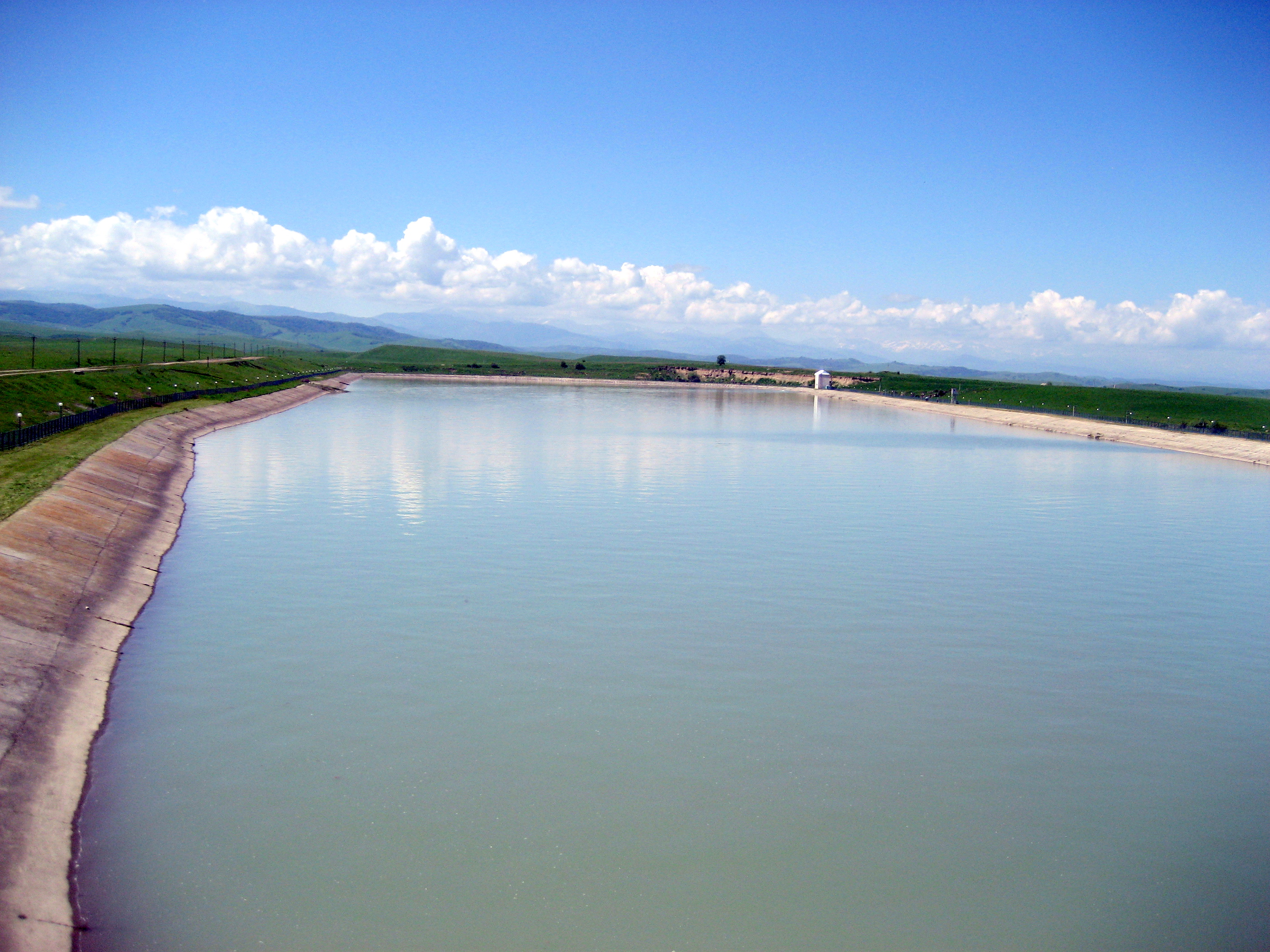

Наконец, вода оказывается в бассейне суточного регулирования (БСР). Это специальный водоем объемом 1,85 млн.куб.м, в котором накапливается вода, поступающая затем на турбины. Дело в том, что расход воды через турбины на максимальной мощности больше, чем подается по деривации, поэтому воду нужно накапливать. Вообще, Зеленчукская ГЭС работает в пиковом режиме, т.е. наиболее активно работает утром и вечером, а ночью вообще останавливается.

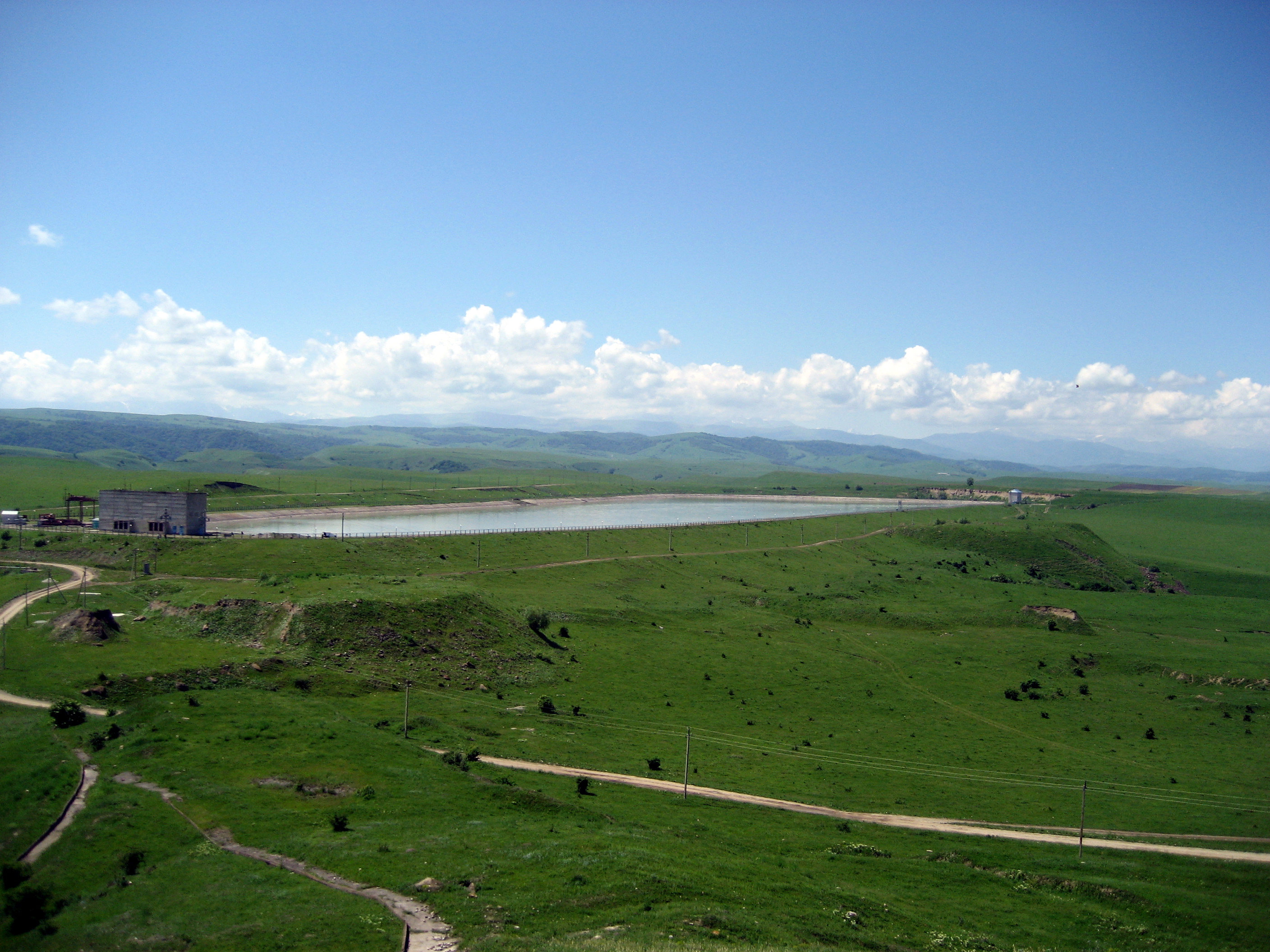

Вид на бассейн суточного регулирования

В конце БСР расположен водоприемник, из которого вода подается в напорные водоводы

Водоприемник представляет собой здание довольно суровой архитектуры

На водоприемнике имеется кран, предназначенный для манипуляций с затворами.

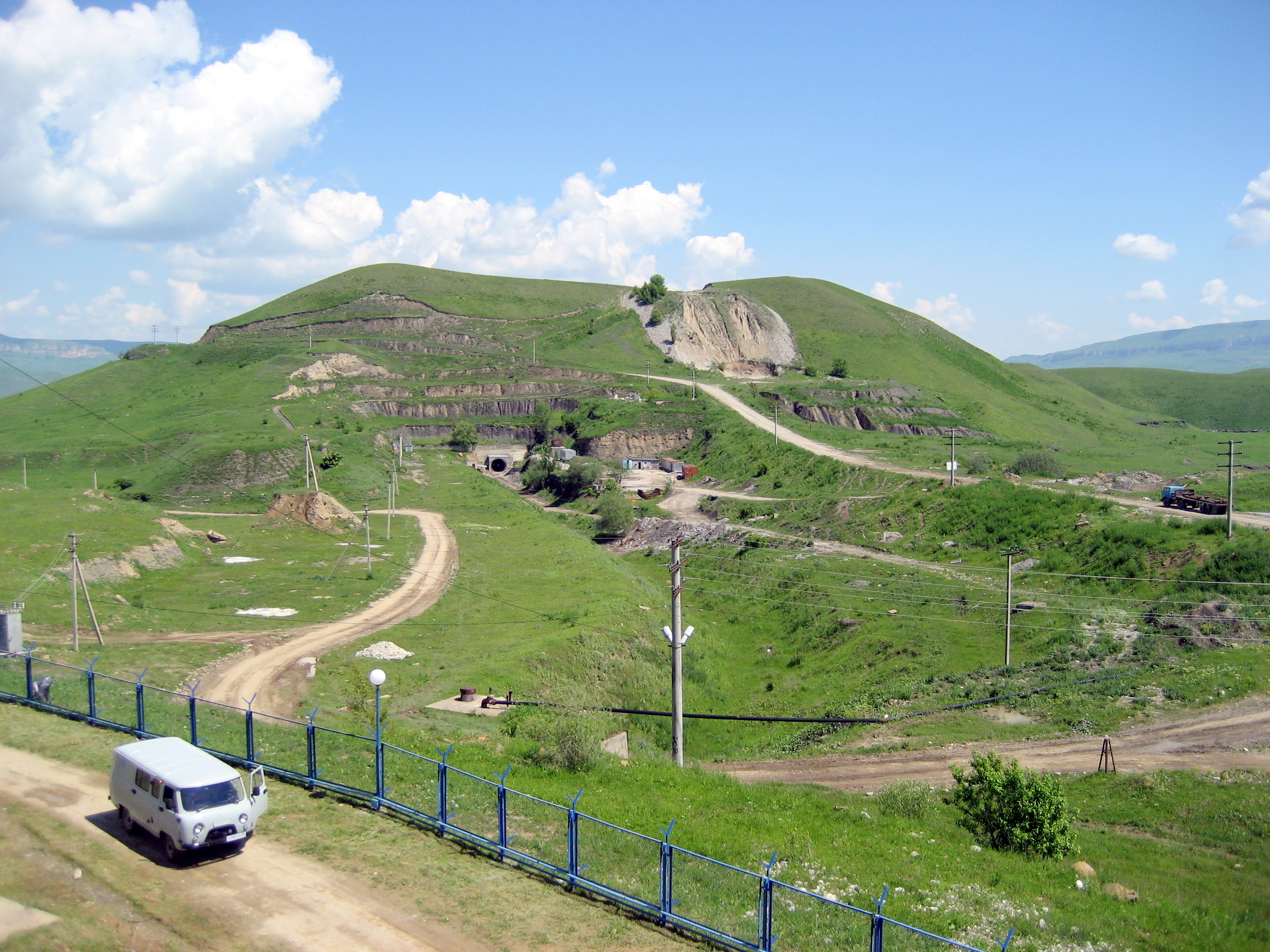

Из водоприемника вода по трубе (водоводу) уходит в тоннель, идущий через гору. Труба проложена в траншее и засыпана землей; по проекту, должны быть два водовода, но проложен лишь один. Под второй выкопана траншея, которую (вместе со входом в тоннель) мы и видим на фотографии.

Пройдя через безнапорный тоннель, вода попадает в уравнительный резервуар. Его задача – защищать напорные водоводы от гидроудара при резком закрытии направляющего аппарата турбины.

Уравнительный резервуар представляет собой довольно высокую башню, в которой и колеблется вверх-вних вода при изменении режимов работы станции

Кстати, башня уравнительного резервуара хорошо видна с дороги, идущей на Карачаевск и далее на Архыз.

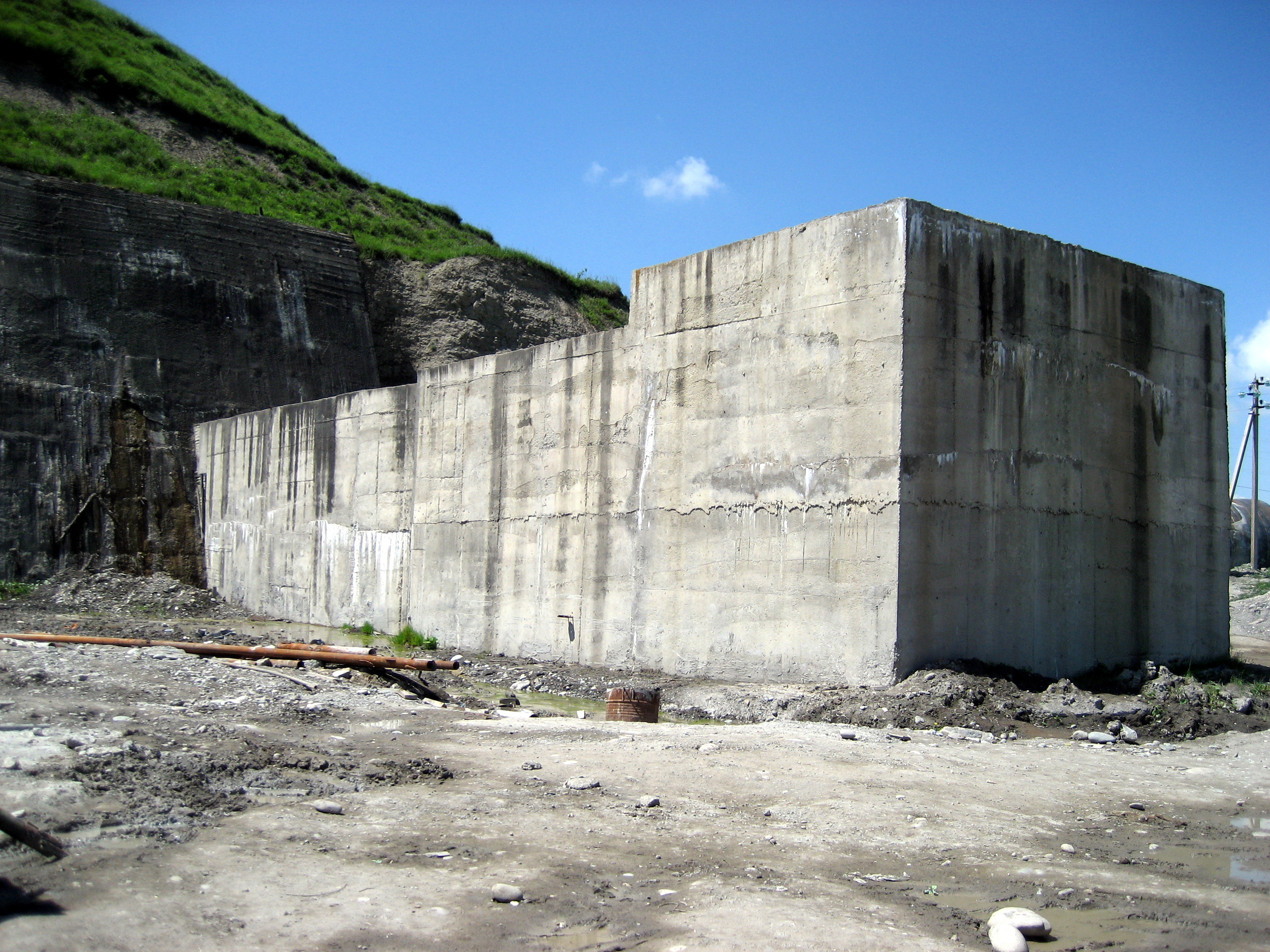

От уравнительного резервуара, вода по тоннелю выходит на склон горы, где устремляется вниз в глубокую шахту. Место перехода из шахты в тоннель заключено в специальную бетонную конструкцию.

Кстати, с этого места открывается замечательный вид на окрестности

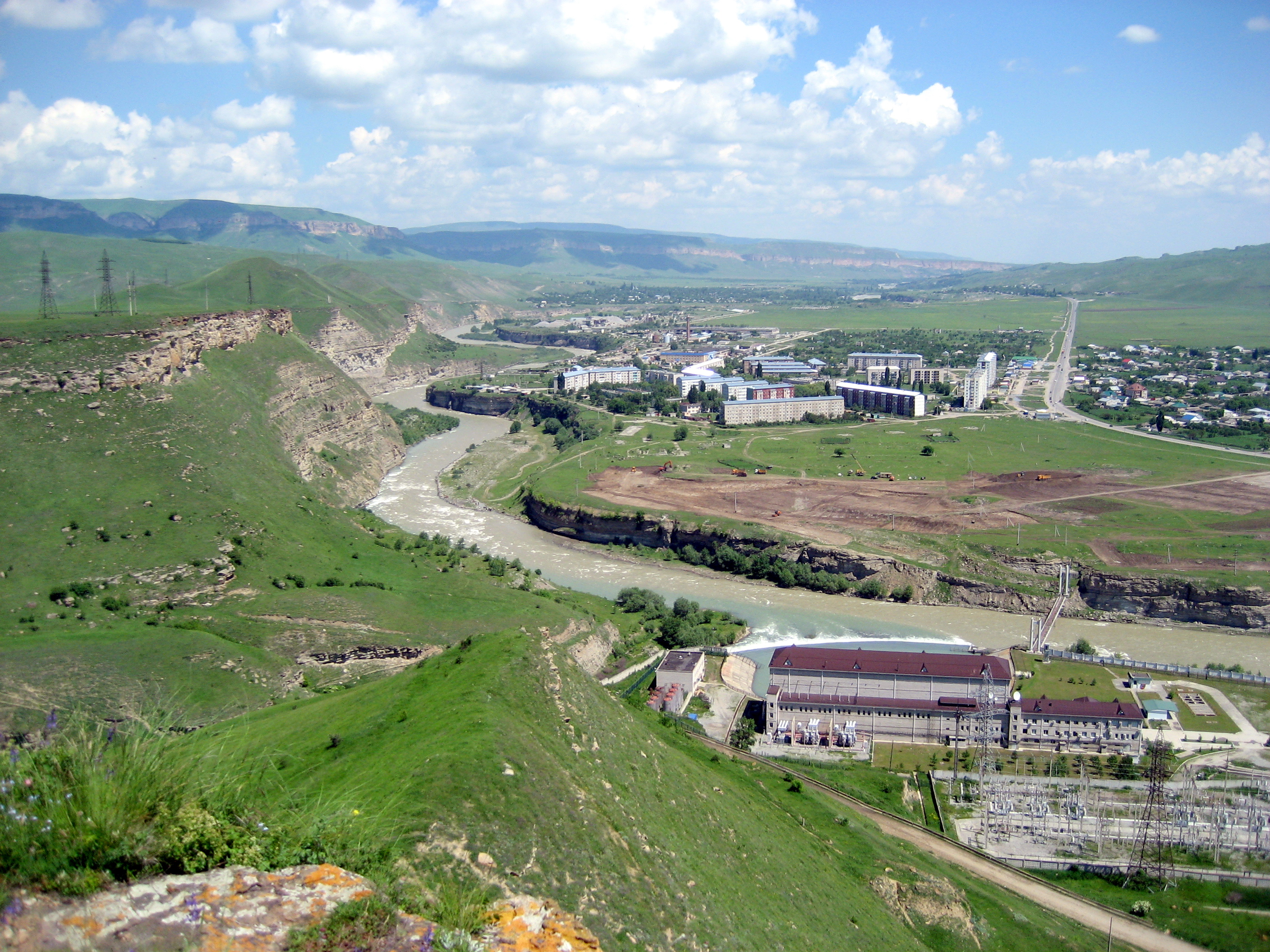

В том числе и на здание Зеленчукской ГЭС (на переднем плане)

В здание ГЭС вода поступает под землей, через шахту и водоводы

Машинный зал ГЭС. На переднем плане хорошо видны закрытые кратеры под еще два гидроагрегата, запланированные первоначальным проектом. Есть планы поставить туда обратимые гидроагрегаты и сделать не просто ГЭС, а ГЭС-ГАЭС (гидроэлектростанцию-гидроаккумулирующую электростанцию). Но это уже другая история.

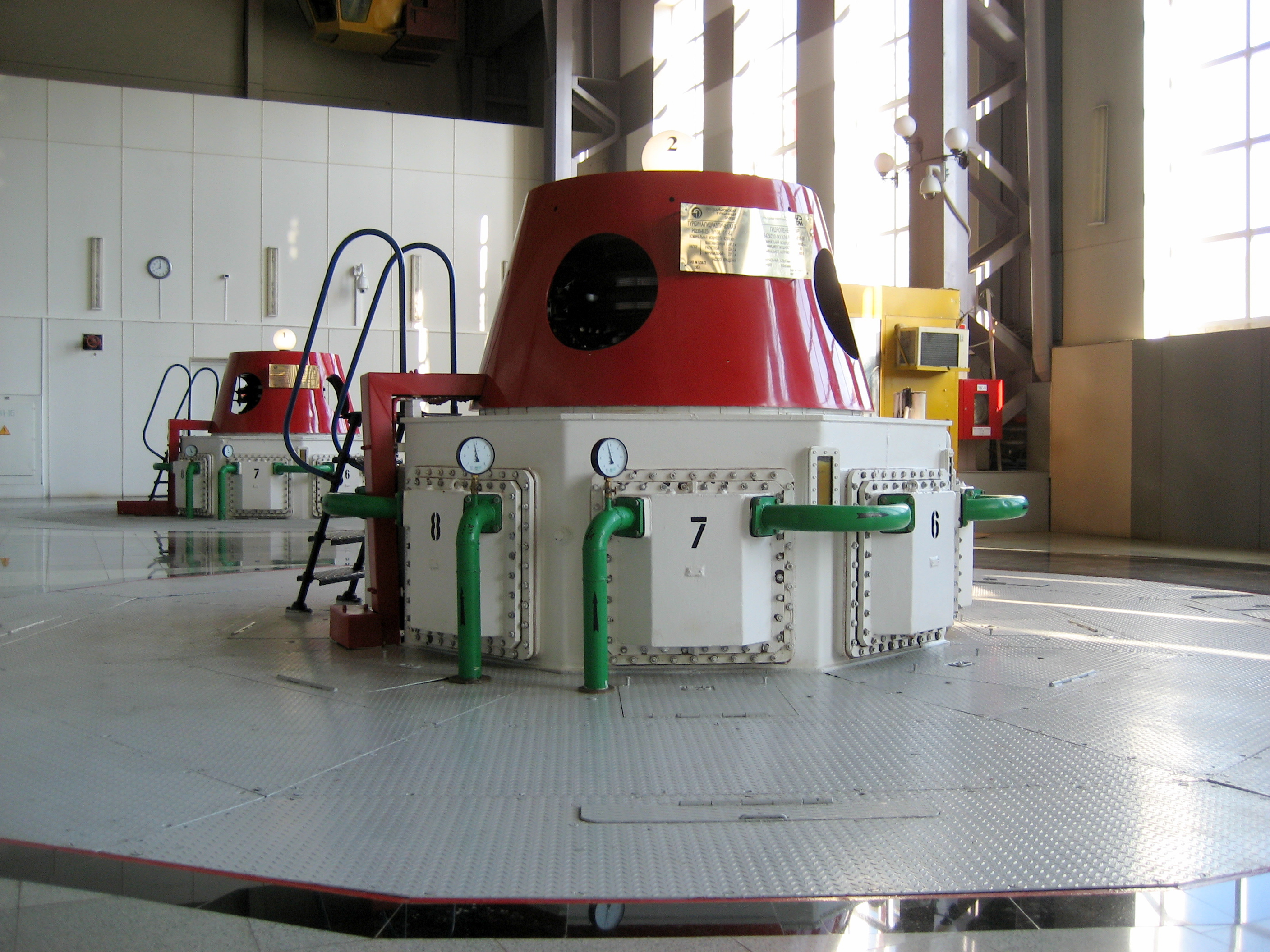

Гидроагрегат вблизи. Мощность – 80 МВт каждый, радиально-осевые турбины производства харьковского «Турбоатома»

Автоматика, контролирующая работу гидроагрегатов

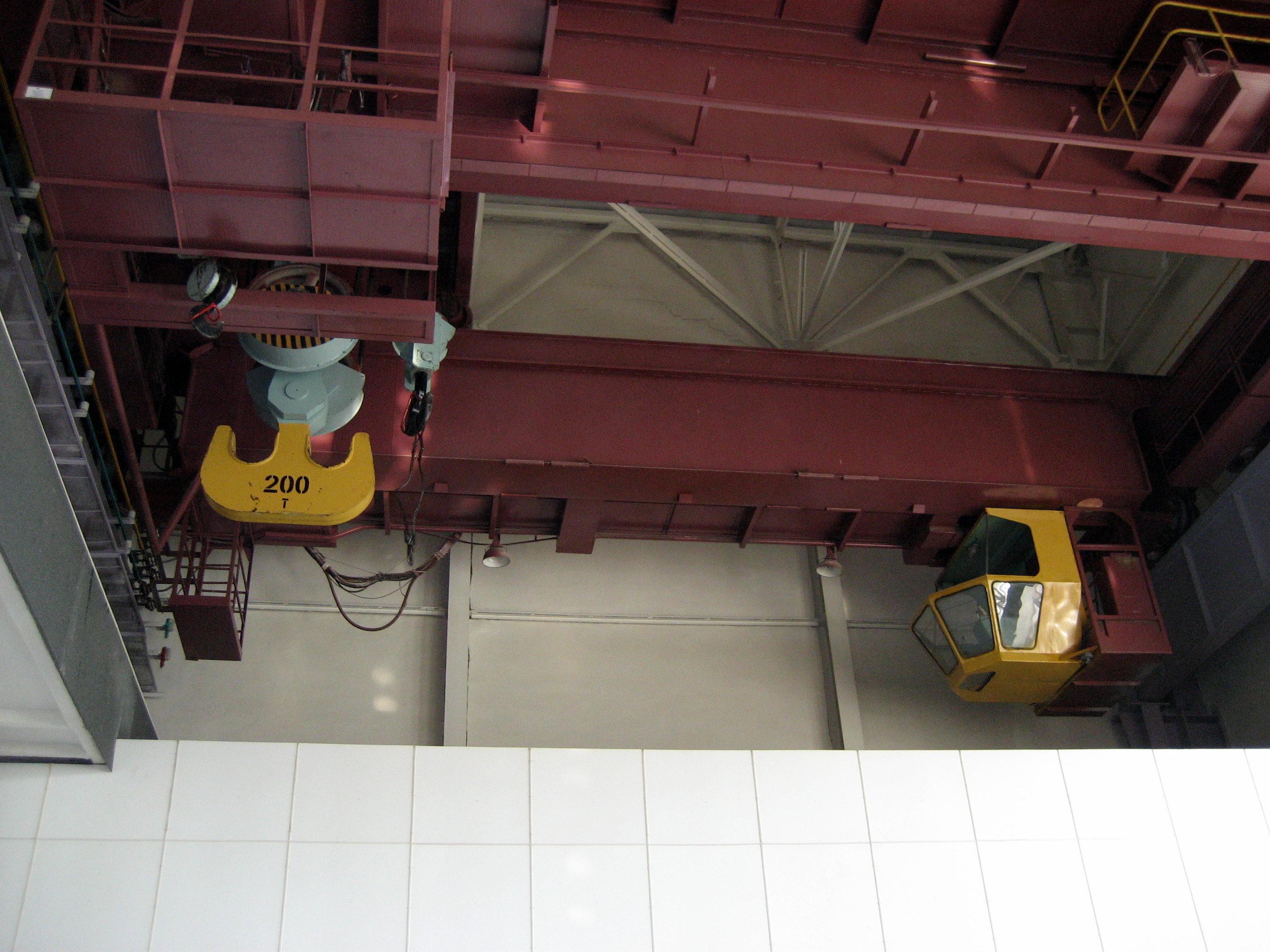

Мостовые краны

Отработавшая на турбинах вода сбрасывается в Кубань

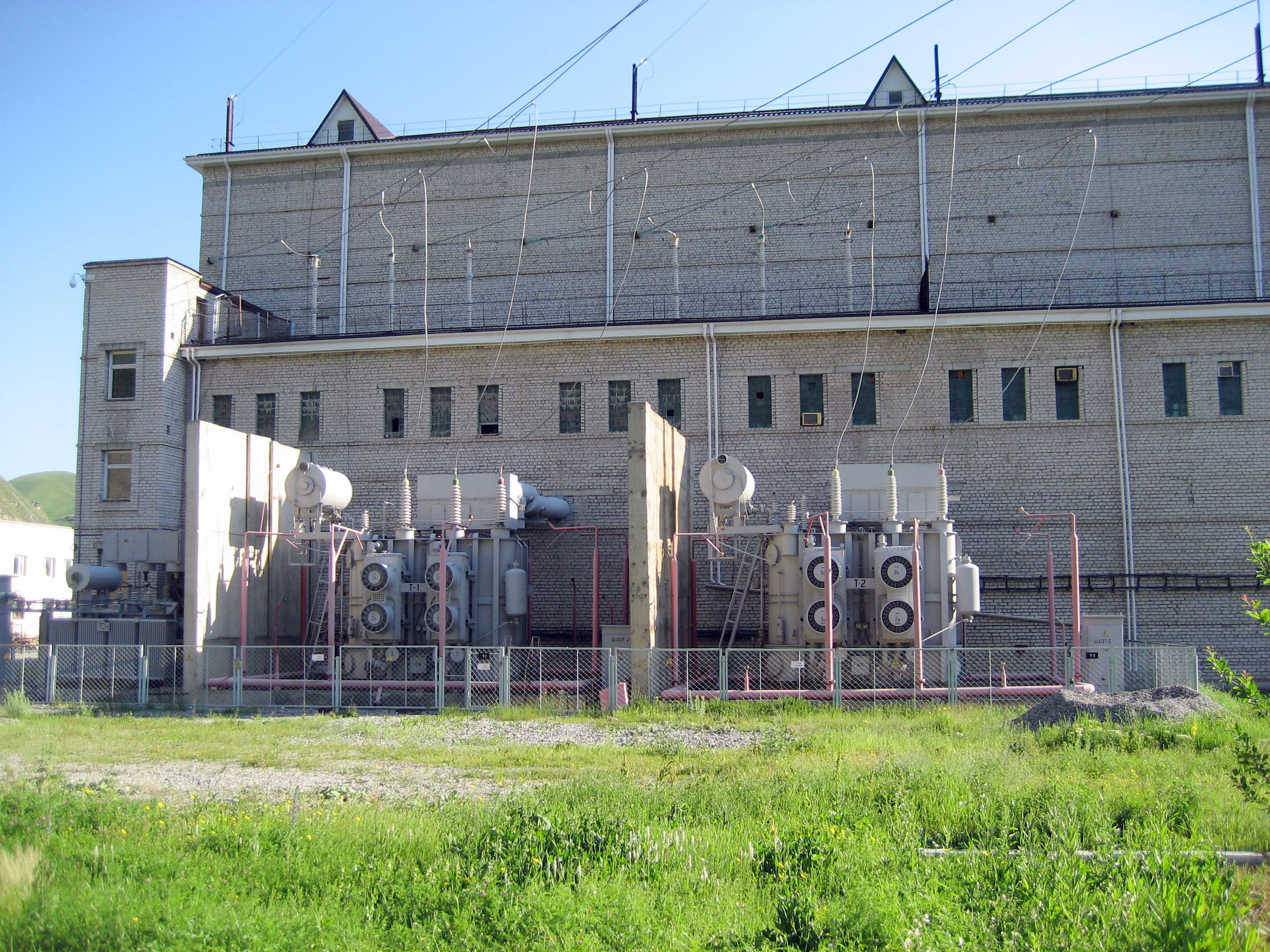

А выработанная электроэнергия через трансформаторы…

…подается на открытое распределительное устройство, а с него – в энергосистему

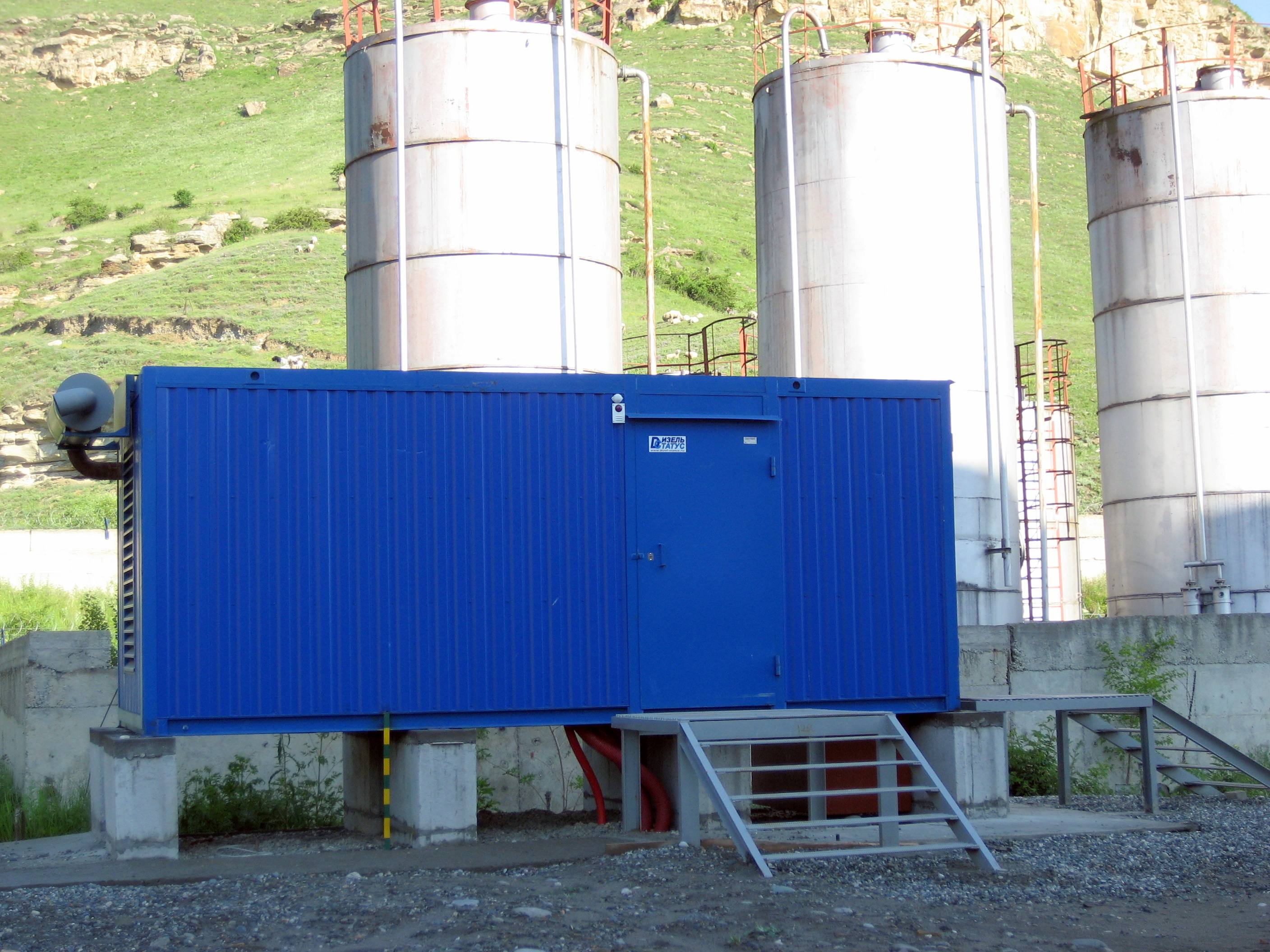

Дизель-генератор у здания ГЭС. Эхо Саянской трагедии.

Вообще, станция оставляет впечатление какой-то домашности, что-ли:

На здании ГЭС ласточки наделали гнезда

Детские рисунки в здании станции. Дети рисуют дома, грибы – и ГЭС.

Вот так, без значительных затоплений с помощью деривации получаются большие напоры. Увы, есть и обратная сторона – ГЭС становится полностью зависимой от режима стока реки. В результате, та же Зеленчукская ГЭС зимой вообще не работает – не хватает воды в реках. Посему, регулирующее водохранилище очень полезно для любой ГЭС, в том числе и деривационной. Существует проект такого водохранилища на Аксауте, что позволит Зеленчукской ГЭС работать более эффективно.

Помимо Зеленчукской ГЭС-ГАЭС и Аксаутской ГЭС, существуют и другие проекты. Ниже Зеленчукской ГЭС на Кубани запланировано строительство Верхне-Красногорской и Нижне-Красногорской ГЭС. На всех водозаборных гидроузлах станции должны появиться малые ГЭС – чтобы холостые и и санитарные сбросы не пропадали понапрасну. Так что, у гидроэнергетики в Карачаево-Черкесии неплохие перспективы.
